I Krag-Jørgensen Norvegesi

I Modelli, i Numeri di Matricola, gli Ispettori



  Scheda di Andrea Turchi



Krag-Jørgensen Gevær M/1894 (Lang Krag)
 Variante per l’ Esercito, anno 1917, in dotazione alla guarnigione della fortezza costiera di Tønsberg prima del 1940 (collezione Andrea Turchi)





Le armi Krag-Jørgensen qui descritte ed elencate sono state prodotte per la gran parte dalla Kongsberg Vapenfabrik.  Quando la produzione è stata curata da un diverso produttore, nella scheda ne viene specificato il nome.







Krag-Jørgensen Gevær M/1894 (Lang Krag), variante per l’ Esercito





Di tutti le varianti di armi Krag-Jørgensen, questa per l'Esercito, realizzata sia presso la Kongsberg Vapenfabrik, sia presso la Österreichische Waffenfabriksgesellschaft di Steyr, fu quella prodotta in un maggior numero di esemplari.






Produzione Kongsberg Vapenfabrik


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1894

armi sperimentali

17

1895

20201-21100

900

1896

21101-24532

3.432

1897

24533-29200

4.668

1898

29201-30000
 39100-42023

2.823

1899

42024-46000

4.977

1900

46001-50350

4.350

1901

50351-54841

4.491

1902

54842-59900

5.059

1903

59901-65503

5.603

1904

65504-71100

5.597

1905

71001-76400

5.300

1906

76401-79199

2.799

1907

79200-81774

2.575

1908

81775-84900

3.126

1909

84901-89601

4.701

1910

89602-94499

4.898

1911

94500-99200

4.701

1912

99201-102280

3.080

1913

102281-105643

3.363

1914

105644-106781

1.138

1915

106782-110281

3.500

1916

110282-112200

1.919

1917

112201-127200

15.000

1918

127201-134300

7.300

1919

134301-140700

6.400

1920

140701-145600

4.900

1921

145601-150000

4.400

1922

150001-152000

2.000

TOTALE



122.800



Produzione Österreichische Waffenfabriksgesellschaft Steyr (Austria)


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1896

1-10200

10.200

1897

10201-20000
 30001-39000

18.800

TOTALE



29.000



~ ~ ~







Krag-Jørgensen Gevær M/1894 (Lang Krag), variante per la Marina (Marinegevær).






Il  Krag-Jørgensen Marinegevær M/1894 nasce dalla lunga tradizione Norvegese di dotare le proprie forze della Marina Reale di un’arma lunga che potesse accompagnare i marinai,  le forze della fanteria di marina e gli equipaggi della Marina Mercantile. Praticamente il fucile da Marina non è altro che un M/94 standard riconoscibile dagli altri modelli per l'intervallo cui appartiene il numero di e l’assenza dello sportellino nel copri calciolo metallico.





ANNO

NUMERI DI MATRICOLA

QUANTITA'

1895

2511-3000

490

1896

3001-3966

966

1897

…

…

1898

3967-5346

1.380

1899

…

…

1900

5347-5906

560

TOTALE



3.396



~ ~ ~







Krag-Jørgensen Gevær M/1894 per i Privati (Privategevær).






Il Krag-Jørgensen Privategevær M/1894 essendo la versione civile del Lang Krag standard presenta alcune soluzioni tecnico estetiche che lo differenziano non poco dal fratello militare:


·         Non è presente lo scasso all’altezza della leva del cut-off

·         La molla di guida dell’otturatore è più corta rispetto a quella militare

·         Il copri calciolo non ha lo sportellino tipico per raggiungere il kit di pulizia ospitato nel calcio

·         Nei fucili con matricola compresa tra 1 e 8001 non era riportato il numero di serie sul calcio metallico

·         Il manubrio dell’otturatore era maggiormente piegato all’indietro

·         Presente il marchi del Leone rampante che stava ad indicare l’appartenenza e l’impiego in ambito civile.

·         Gli esemplari prodotti negli anni ’30 nascevano già con calciature sportive.





Produzione Kongsberg Vapenfabrik


ANNO

NUMERI DI MATRICOLA

QUANTITA'







1895

1-2500

2.500

1896

…

…

1897

…

…

1898

…

…

1899

…

…

1900

…

…

1901

8001-8700

700

1902

8701-8786

86

1903

8787-8836

50

1904

8837-9192

346

1905

9193-10318

1.126

1906

10319-11120

802

1907

11121-12239

1.119

1908

12240-13730

1.491

1909

13731-15001

1.271

1910

15002-16552

1.551

1911

16553-18335

1.783

1912

18336-20600

2.265

1913

20601-22470

1.870

1914

22471-23470

1.000

1915

23471-26471

3.001

1916

26472-28471

2.000

1917

…

…

1918

28472-28481

10

1919

28482-31482

3.001

1920

31483-33492

2.010

1921

33493-35492

2.000

1922

35493-37492

2.000

1923-31

…

…

1932

37493-37505

13

1933

37506-37635

130

1934

37636-37855

220

1935

37856-37990

135

1936

37991-38115

125

1937

38116-38375

260

1938

38376-38550

175

1939

38551-39000

450

1940

39301-39337

37

TOTALE



33.537



Produzione Österreichische Waffenfabrik Gesellschaft Steyr (Austria)


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1897

3001-7500

4.500

1898

…

400

TOTALE



4.900



~ ~ ~







Krag-Jørgensen Kikkertsiktegevær M/1894 fucile con Ottica M/1894



ANNO

NUMERI MATRICOLA

QUANTITA'

1910

89602-90601

1.000


~ ~ ~







Krag-Jørgensen Karabin M/1895




Immagine tratta da: Hanevik, Karl Egil, "Norske Militærgeværer etter 1867", ed. 1998, capitolo 11, pag 204.




  La Carabina M/1895 nasce come la necessaria sostituzione delle precedenti armi Rolling Block in calibro 8 Krag modello M/1888 è M/1895. Il 23 Marzo 1897 la commissione armi decretò l’accettazione del modello M/1895. Nel 1898 venne apportatala principale modifica al progetto iniziale: lo spostamento dell’anello circolare, usato come attacco inferiore della cinghia, sul lato sinistro del ponticello paragrilletto.




  Karabin M/1895


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1898

1-850

850

1899

851-2350

1500

1900



2351-3130

4697-5130

1993

1901

…

…

1902

…

…

1903

…

…

1904

…

…

1905

7031-7780

750

1906

8531-9280

750

TOTALE



5843



Privatkarabin M/1895


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1895-96

73-92

20

1897-98

93-108

16

1899

109-142

33

1900

143-175

33

1901

176-197

22

1902

198-350

153

1903-07

…

…

1908

351-353

3

1909

354-363

10

1910

364-382

19

1911

383-397

15

1912

398-417

10

1913

418

1

TOTALE



344



~ ~ ~







Krag-Jørgensen Karabin M/1897











La Carabina M/1897 viene progettata al fine di poter dare ai reparti del Genio e dell’Artiglieria da Montagna un’arma maneggevole come la sorella M/1895, ma nel contempo più facile da trasportare: l’anello dell’attacco della cinghia inferiore torna ad essere posta nella parte inferiore della pala del calcio in posizione mediana da come si evince dal disegno.






ANNO

NUMERI MATRICOLA

QUANTITA'

1901

3131-4696

1566

1902

5131-6000

870

1903

6001-7030

1030

TOTALE



3466



~ ~ ~

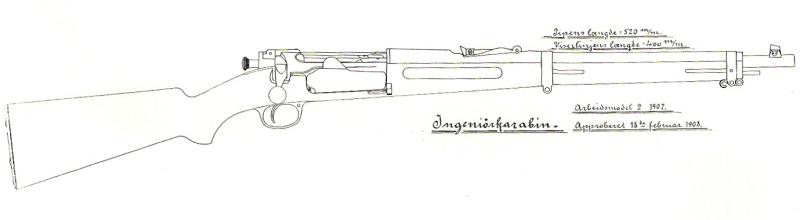

Krag-Jørgensen Karabin M/1904, per Genieri
-
  Feltartillerikarabin M/1907, da Artiglieria











La Carabina M/1904 da Genieri e la Carabina M/1907 per l’ Artiglieria sono due ulteriori varianti alla M/1895.

Esse si riconoscono per la calciatura con le astine sottocanna e copricanna di uguale lunghezza.

La M/1904 ha un sistema di aggancio della cinghia simile a quello del fucile M/1894, mentre nella M/1907 esso deriva direttamente da quello della M/1897.




Karabin M/1904



ANNO

NUMERI DI MATRICOLA

QUANTITA'

1906



7781-8530

9281-10030

1500

1907

10032-10699

668

1908



10700-11031

11782-12031

582

TOTALE



2750





Feltartillerikarabin M/1907



ANNO

NUMERI DI MATRICOLA

QUANTITA'

1908

11032-11781

750

TOTALE



750



~ ~ ~







Krag-Jørgensen Guttekarabin M/1906, carabina da Cadetto.











La Gutterkarabin nasce per ricoprire il ruolo di arma da Cadetto, una figura allora in auge in moltissime nazioni, intesa per avvicinare al tiro i ragazzi di età compresa tra i 14 e i 17 anni. L'arma poteva usare sia la 6,5x55 standard, quando i Cadetti dovevano competere a distanza superiori a 100m, ma ai più giovani era concesso solo di usare una cartuccia depotenziata detta Skolepatronen per le distanza sino a 100 metri. La M/1906 aveva un costo di produzione di 44, 00 Corone Norvegesi, inferiore di 4,00 Corone al costo delle M/95 Privat (48,00), ed esse venivano vendute sul mercato a 55,00 Kr alle associazioni di tiro, ed a 75,00 Kr ai privati. Su un totale di 3321 pezzi, a 315 esemplari furono sostituite le canne in calibro in 6,5mm per essere convertiti in .22 lr.




ANNO

NUMERI DI MATRICOLA

QUANTITA'

1906

1-401

401

1907

402-2401?

2000

1908-11

…

…

1912

2402-2721

320

1913

…

…

1914

2722-2821

100

1915

2822-3121

300

1916-18

…

…

1919

3122-3321

200

TOTALE



3321



~ ~ ~







Krag-Jørgensen Karabin M/1912, M/1912/16, M1912/18 e M1912/22






Carabina M/1912-18 prodotta nel 1918 in dotazione al 1° Reggimento di Fanteria prima del 1940

(Collezione Andrea Turchi)






La carabina M/1912 nasce con lo scopo di sostituire il precedente M/1894 come principale arma della fanteria. Come già riferito nell’ottimo articolo di Pikappa, la carabina si presenta con una calciatura lunga sino alla volata sullo stile dei fucili Enfield N°1 MkIII e MkIII* coevi, e con l’attacco della baionetta posto direttamente sulla fascetta anteriore.
 Purtroppo tale configurazione si dimostrò soggetta a rotture, quindi si progettarono due nuovi tipi di fascetta, nel 1916 e nel 1918.








fascetta originale (1912)                fascetta del secondo tipo (1916)          fascetta del terzo tipo (1918)








LE VARIANTI




  • Karabin M/1912: la prima versione si riconosce per il pomello della manubrio dell’otturatore piatto e zigrinato, e per la fascetta terminale di primo tipo, prodotta sino al 1916. La maggior parte di queste armi subì l’aggiornamento con la fascetta di secondo tipo.

  • Karabin M/1912/16: come nella precedente M/1912, ma con la fascetta di secondo tipo, assemblate solo nell’anno 1916.

  • Karabin M1912/18: l’unica differenza con le precedenti è la fascetta di terzo tipo. Sono di questo modello le armi militari nate nel 1918 e le Privat del 1920. Durante le riarsenalizazioni successive l’otturatore verrà sostituito con la versione con pomello tondo.

  • Karabin M1912/22: fascetta di terzo e pomello del manubrio dell’otturatore tondo. Sono di questo modello tutte le armi militari e private prodotte dal 1922 al 1926.




  Karabin M/1912, M/1912/16, M1912/18 e M1912/22


ANNO

NUMERI DI MATRICOLA

QUANTITA'

MODELLO

1913

1-1100

1100

M/1912

1914

1101-4068

2968

M/1912

1915

4069-8751

4683

M/1912

1916

8752-16678

7927

M/1912-16

1917

…

…

…

1918

16679-21678

5000

M/1912-18

1919-21

…

…

…

1922

21679-22399

721

M/1912-22

1923

22400-25678

3279

M/1912-22

1924

25679-28049

2371

M/1912-22

1925

28050-29700

1651

M/1912-22

1926

29701-30118

418

M/1912-22

TOTALE



30118





Privatkarabin M/1912


ANNO

NUMERI DI  MATRICOLA

QUANTITA'

1912

F.41-F70 circa

30

1913

F.71-92

22

1914

93-592

500

1915

593-792

200

1916

793-1092

300

1917-1919

…

…

1920

1093-1592

500

TOTALE



1542



~ ~ ~







Krag-Jørgensen skarpskyttergevær M/1923










Krag-Jørgensen skarpskyttergevær  M/1923 versione militare in dotazione presso la Scuola Sottoufficiali della II Divisione
(Collezione Andrea Turchi)






Il  Krag-Jørgensen skarpskyttergevær M/1923 nasce per due scopi fondamentali: creare un fucile adatto per le scuole di Tiro Militari sia per l’addestramento sia per l’impiego operativo ma anche un’arma capace di soddisfare il settore Civile. Purtroppo si dimostrò un fallimento così che solo 630 abbero la fortuna di venire al mondo. I 320 esemplari distribuiti dalle forze armate si riconoscono per avere le matricole comprese tra 1 e 320 mentre quelle dei 310 esemplari destinati ai privati partivano dal numero di serie 2001 sino a 2311. Caratteristiche principali erano la calciatura lunga, l’impugnatura a pistola zigrinata, la canna da tiro pesante dal diametro di 17 mm lunga 663 mm.






Skarpskyttergevær M/1923 per l’esercito


ANNO

NUMERI DI MATRICOLA

QUANTITA'

1923

1-20

20

1924

21-220

200

1925

…

…

1926

221-320

100

TOTALE



320


Skarpskyttergevær M/1923 ”Privat”


ANNO

NUMERI MATRICOLA

QUANTITA'

1923

2001-2010

10

1924

2011-2311

300

TOTALE



310



~ ~ ~






Krag-Jørgensen skarpskyttergevær M/1925 ”Privat”
-
 Krag-Jørgensen skarpskyttergevær M/1930 ”Privat”




I fucili M/25 e M/30 sono i naturali sostituti del precedente M/23 portando il livello di precisione e qualità dei Krag ad altissimi livelli. Mentre lo M/25 non fu altro che un M/1894 modificato con canna pesante da tiro di diametro 17 mm e lunga 763 mm, lo M/30 era da considerarsi pienamente una macchina da poligono, con la sua canna pesante, di diametro pari a 21 mm, flottante, lunga 750mm.








Fucile Krag-Jørgensen skarpskyttergevær  M/1925 ”Privat”
 Immagine tratta da: Hanevik, Karl Egil, opera citata, capitolo 16, pag 273.





Il fucile M/25 venne prodotto dal 1925 al 1950 in 2274 esemplari, mentre la versione M/30 dal 1936 al 1951, per un totale di 854 esemplari.







Krag-Jørgensen skarpskyttergevær  M/1930 ”Privat”
 Immagine tratta da: Hanevik, Karl Egil, opera citata, capitolo 17, pag 286.



~ ~ ~






Tabella riassuntiva delle armi prodotte dalla Kongsberg Vapenfabrik durante l’occupazione Tedesca (1940-1945).




ANNO

MATRICOLA

QUANTITA'

MODELLO

1943

NA152001-NA152175

175

M/94

1943

NA176-NA1000

825

M/94

1944

NB001-NB1000

1000

M/94

1944

NC39001-NC39300

300

M/94 Privat

1944

NC471-NC520

50

M/94, ex M/30

1944

NC1901-NC2150

250

M/25

1944

NC60-NC1200

600

Carabina/
 Stumperud

TOTALE



3200





~ ~ ~








Elenco degli Ispettori della Kongsberg Vapenfabrik




ISPETTORE

MODELLI TESTATI  e MATRICOLE

Capitano Jacob Maximilian Gran Paaske


1891-1896
 M/1894 (1-20300)
 M/1894 Privat (1-2500)
 M/94 Steyr (1-10200 / 10201-20000 / 30001-39000)
 M/94 Steyr Privat (3001-7500)


Capitano Arnt Julius Mørch


M/95 (851 - 1530/1531 - 2350)


Capitano Ole Adolf Julsrund


M/94 (20300-44300)
 M/94 Marina (2511-5346)
 M/95 (1-850)


Capitano Bjarne Cranner


M/94 (ca.44300-ca.96900)
 M/94 Privat (8001-ca.17900)
 M/94 Marina (5347-5906)
 M/95 (851-1530 / 1531-2350 / 2351-9280)
 M/95 Privat
M/97 (tutte)
 M/1904 (tutte)
 M/1907 (tutte)
 M/1906 Gutterkarabin (1-2401)


Primo Luogotenente Ingvald Aasmund Bach


M/94 (ca.44300-ca.96900)


Primo Luogotenente Haakon Finne


M/94 (ca.96900-ca.144000 / 144000-150000)
 M/94 Privat (ca.17900-ca.35000)
 M/95 Privat
 M/1906 Gutterkarabin (2402-3121 / 3122-3321)
 M/12 e M/12-16 (ca.1-ca.6800 / ca.11500-16678)
 M/1912-18 (16679-21678)


Capitano Johan Jørgen Schwartz


M1912/22 (ca.24000-27500)
 M/23 e M/23 Privat


Severin Simensen


M/12 e M/12-16 (ca. 6800-11500)


Capitano Halvdan Alstad


M/94 Privat (ca.35000 +)
 M/1906 Gutterkarabin (3122-3321)
 M/12 e M/12-16 (ca. 6800-11500)
 M/23 e M/23 Privat
 M/25


Capitano Erling Schjoll


M1912/22 (ca.27500-30118)
 M/23 e M/23 Privat


Primo Luogotenente Georg Ræder


M/94 (ca.144000-150000)


Primo Luogotenente Einar Tobiensen


M/94 (ca. 144000-150000 / 150001-152000)
 M1912/22 (ca.21679-24000)


Primo Luogotenente Knut Kvaal


M/94 Privat (ca.35000 +)
 M/1906 Gutterkarabin (3122-3321)
 M/23 e M/23 Privat
 M/25


Primo Luogotenente Nils Ramm


M/25 (778-1900)
 M/30


Hardy Algren


M/25 (2151-2274)
 M/30


Jørgen Bjørnhold


M/94 Privat
 M/25


Capitano Bølling


M/94 Steyr (1-10200 / 10201-20000 / 30001-39000)
 M/94 Steyr Privat (3001-7500)


Capitano Sisseners


M/94 Steyr (1-10200 / 10201-20000 / 30001-39000)
 M/94 Steyr Privat (3001-7500)


Primo Luogotenente Nandrup


M/94 Steyr (1-10200 / 10201-20000 / 30001-39000)
 M/94 Steyr Privat (3001-7500)


Primo Luogotenente Krags


M/94 Steyr (1-10200 / 10201-20000 / 30001-39000)
 M/94 Steyr Privat (3001-7500)




~ ~ ~






Per finire, un esemplare di un modello che non si trova, comprensibilmente, in nessuna catalogazione ufficiale delle armi tipo Krag-Jørgensen, e che ho fotografato nel Norges Hjemmefrontmuseum di  Oslo.

Esso testimonia come durante la II Guerra Mondiale, nel periodo dell’occupazione tedesca della Norvegia, i fucili e le carabine Krag rimasero in servizio anche nelle mani della resistenza Norvegese, spesso con sembianze sorprendenti, come quelle di questa "pistola-Krag”.








~ ~ ~




  Ringraziamenti, suggerimenti e bibliografia




Un ringraziamento particolare va a:

  • Karl Egil Hanevik, alla sua enorme competenza, alle sue preziose indicazioni e consigli. E' grazie a lui che è nato il mio amore per le armi originate in quella fetta della Scandinavia. Purtroppo si ostina a non tradurre i suoi  libri, nemmeno in inglese!


  • Trond Wikborg, amico e collezionista di Oslo, che è stato così paziente da ospitarmi nella sua magione (ogni altro termine sarebbe riduttivo) durante la mia permanenza in Norvegia, e da aiutarmi quando necessario con la traduzione.



Ad Oslo, non mancate di visitare i due musei situati nella Fortezza di Akerhsus, ovvero:






Bibliografia consultata e fonti internet

  • Hanevik, Karl Egil - Norske Militærgeværer etter 1867- Hanevik Våpen ANS, 1998.

  • Hanevik, Karl Egil - Krag-Jørgensen geværet – Hanevik Våpen ANS, 1994.

  • F. B. Mallory, L. Olson – The Krag Rifle Story – Springfield Research Service, 2nd Edition, 2001



Andersen, Bjørn (1998): Krag-Jorgensen Rifles and the Danish & Norwegian Military.
